產品簡介
Thorlabs V形夾具安裝座，調整架座，用于Ø1.5英寸接桿±10°的俯仰粗調兼容直徑從0.33英寸至2.04英寸(6.5 mm至51.9 mm)的圓柱形組件包含快拆手柄，便于安裝到Ø1.5英寸接桿包含一個PM4(/M)壓臂
相關文章
Thorlabs V形夾具安裝座，調整架，用于?1.5英寸接桿

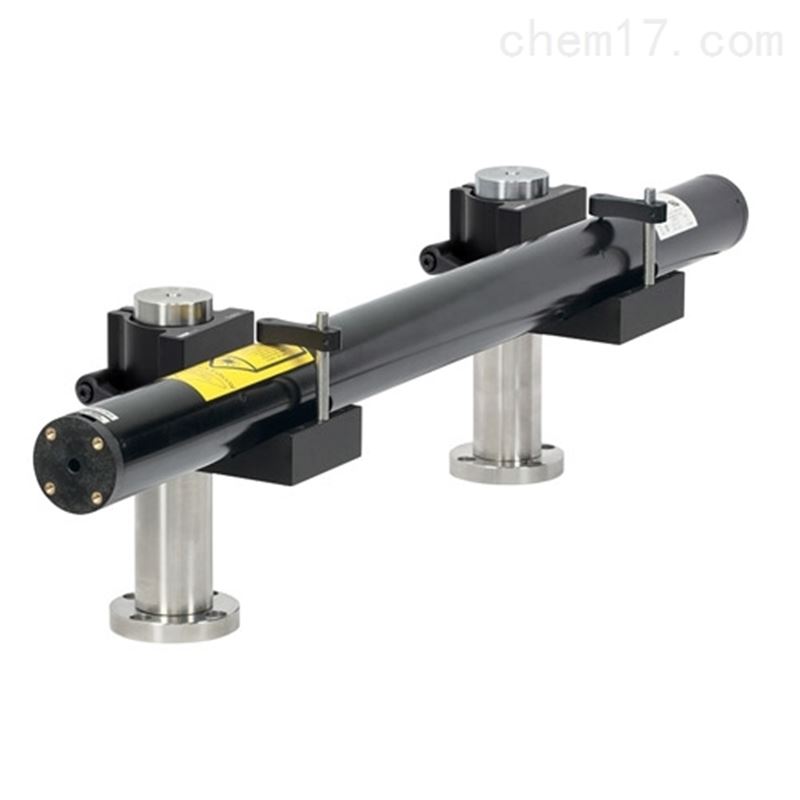

Thorlabs的V形夾具安裝座通過手柄驅動的夾持機制可以將氦氖激光器固定到?1.5英寸接桿。這種V形夾具安裝座沿底部提供兩條接觸線，附帶的PM4(/M)壓臂在頂部提供第三個接觸點。它們兼容尺寸從?0.28英寸到?2.04英寸(?6.5 mm到?51.9 mm)的圓柱形元件，由經過陽極氧化發黑處理的鋁材制成。
C1512(/M)V形夾具安裝座提供±10°的俯仰粗調。而C1513(/M)V形夾具調整架具有兩個調節旋鈕，提供±2.2°的俯仰和±2.7°的偏轉調節。每個V形夾具的外邊緣有三個6-32(M4)螺孔，可以靈活地安裝附帶的壓臂。如需進一步加強穩定性，可以在下方另外購買壓臂。
這些夾具包含一個快拆手柄，用于將夾具固定到接桿。手柄有一個1/4"-20(M6)螺栓，只需旋轉手柄即可接合組件。內部機制的設計便于在不使用螺栓的情況下調節手柄的旋轉位置。對于擁有上一代V形夾具安裝座的用戶，我們也單獨出售相同的快拆手柄(型號C15QR)。
Thorlabs V形夾具安裝座，調整架，特點：
±10°的俯仰粗調
兼容直徑從0.33英寸至2.04英寸(6.5 mm至51.9 mm)的圓柱形組件
包含快拆手柄，便于安裝到?1.5英寸接桿
包含一個PM4(/M)壓臂

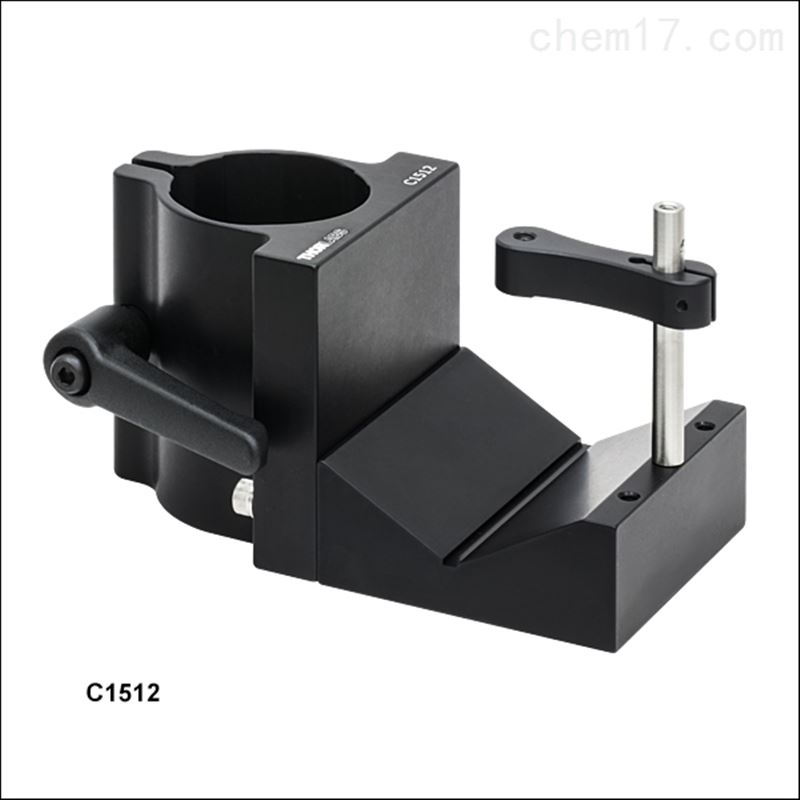

C1512(/M)V形夾具安裝座可以安裝直徑從0.33英寸至2.04英寸(6.5 mm至51.9 mm)的圓柱形元件，比如氦氖激光器、高放大倍率變焦透鏡和激光二極管模塊。擰松V形夾具內邊緣后方的兩個8-32(M4)帶帽螺絲，可以在±10°范圍內調節V形夾具的角度。
這種安裝座有一個快拆手柄，用于將夾具固定到接桿。手柄包含一個1/4"-20(M6)螺栓，只需旋轉手柄即可接合組件。內部機制的設計便于在不使用螺栓的情況下調節手柄的旋轉位置。
這種安裝座還配有一個PM4(/M)壓臂，可以固定在V形夾具外邊緣三個孔的其中一個孔中。額外的PM4(/M)壓臂單獨出售
