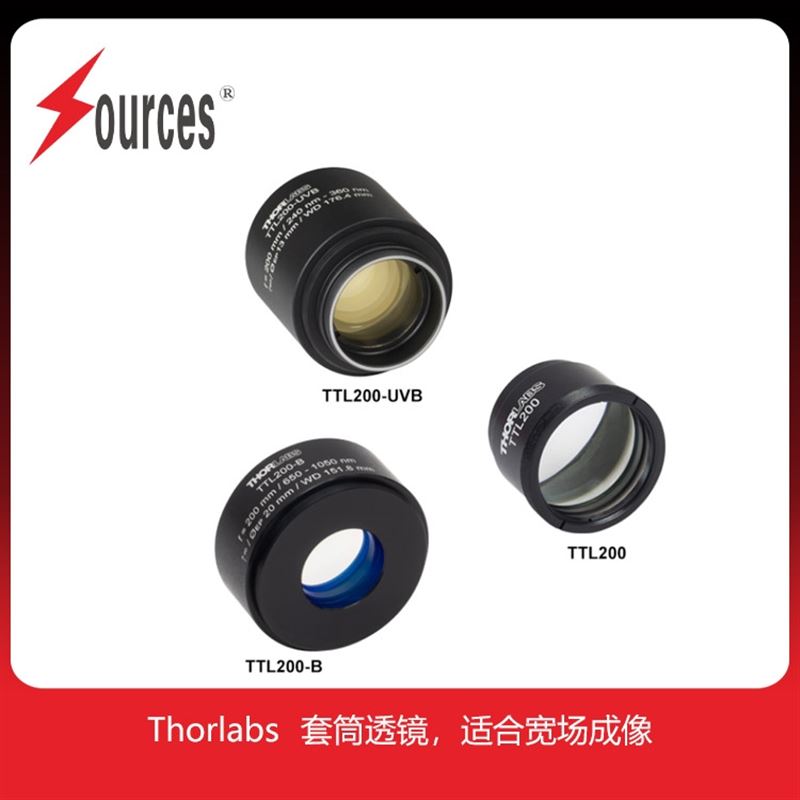

Thorlabs套筒透鏡，適合寬場成像

• Thorlabs、Nikon、Olympus、Leica、Zeiss和Mitutoyo使用的有效焦距

• 可鍍五種增透膜

Thorlabs提供九種用于寬場成像的無限遠矯正套筒透鏡。所有TTL系列透鏡在240到700 nm范圍(TTL200-UVB)或400到2000 nm范圍(所有其他TTL系列透鏡)內的任一波長下都有衍射極限性能，只要在目標波長處套筒透鏡聚焦在相機上。請注意，這些透鏡在激光掃描中使用會產生漸暈，使整個視場的光斑不均勻；如要集成在遠心激光掃描系統中，請看下方的套筒透鏡。

TTL200-UVB套筒透鏡采用空氣隙設計，具有出色的性能和高倍率處理能力。其鍍有增透膜，適用于紫外線波長(240 - 360 nm)，設計用于我們的MicroSpot®高功率聚焦物鏡。鍍有可見光(350 - 700 nm)增透膜的透鏡在較短波長下(< 480 nm)具有良好的性能，以適應使用405 nm和443 nm照明的應用。TTL200-B鍍有近紅外(650 - 1050 nm)增透膜，非常適合近紅外熒光和近紅外DIC成像。TTL200-S8使用寬帶MgF2單層鍍膜，在整個可見光和近紅外波長的透射率比較平穩，透射峰值的中心波長為830 nm。詳細的透射率數據請看下表中的曲線圖。所有TTL系列透鏡可以定制鍍單層或多層增透膜，優化用戶要定波長范圍內的透射率；

除了TTL200和ITL200之外，所有套筒透鏡在無窮符號(∞)旁邊刻有一個箭頭，指示透鏡哪側需要面向物鏡(無限空間)。TTL200和ITL200插入時應該用M38 x 0.5螺紋端面向物鏡。

安裝選項
TTL200-UVB套筒透鏡具有?33g6表面，可安裝在兼容的Mitutoyo顯微鏡上，并且可以使用隨附的M32 x 0.5螺紋卡環進行固定(請查看右側圖中的最左側套筒透鏡)。套筒透鏡兩端的SM1.5(1.535"-40)螺紋也可以用于安裝，或使用SM2A57螺紋適轉接件轉換為SM2(2.035"-40)外螺紋。

TTL200和ITL200具有M38 x 0.5外螺紋，直接兼容Nikon和Thorlabs顯微鏡。這個螺紋可以用下面提供的SM2A20轉接件轉換為SM2(2.035"-40)外螺紋。另外，下面提供的WFA4111燕尾轉接件可直接安裝TTL200或ITL200套管透鏡，從而集成在Cerna顯微鏡中。

其余透鏡兩側均帶有SM2(2.035"-40)外螺紋，可以連接我們的?2英寸透鏡套管和60 mm籠式系統。如要將這種套管透鏡用在Thorlabs的Cerna® DIY顯微鏡系統中，請用SM2M05透鏡套管連接WFA4111燕尾轉接件(下面提供)。

此處顯示了我們寬場成像套筒透鏡的三種螺紋配置，其中物鏡面朝下。下表提供了每個型號的螺紋信息。
