產品簡介
Polaris® Ø1英寸光學調整架 一體式撓性由經過熱處理且熱膨脹系數(CTE)較低的不銹鋼制成硬化不銹鋼球與藍寶石墊片的接觸結構具有耐用性，便于流暢地運動匹配的驅動器和背板提供穩定性，且具有流暢的調節功能
相關文章
Polaris® ?1英寸光學調整架 一體式撓性
3個可拆卸旋鈕的調節器或3個六角驅動調節器
用于?1英寸光學元件
100 TPI調節器，螺紋與主體匹配
調節角范圍±4°(標稱)
分辨率約為7.7 mrad/rev
溫度循環后偏移小于1 µrad
獲得zhuan利的一體式撓性臂設計，可zui大程度減少光學元件變形，提高光學元件夾持穩定性

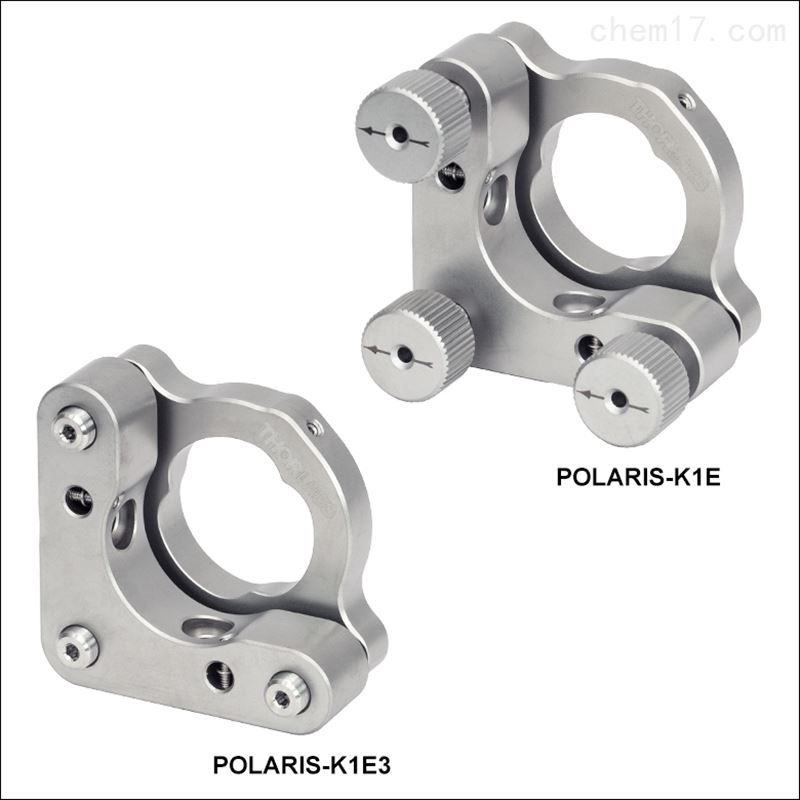

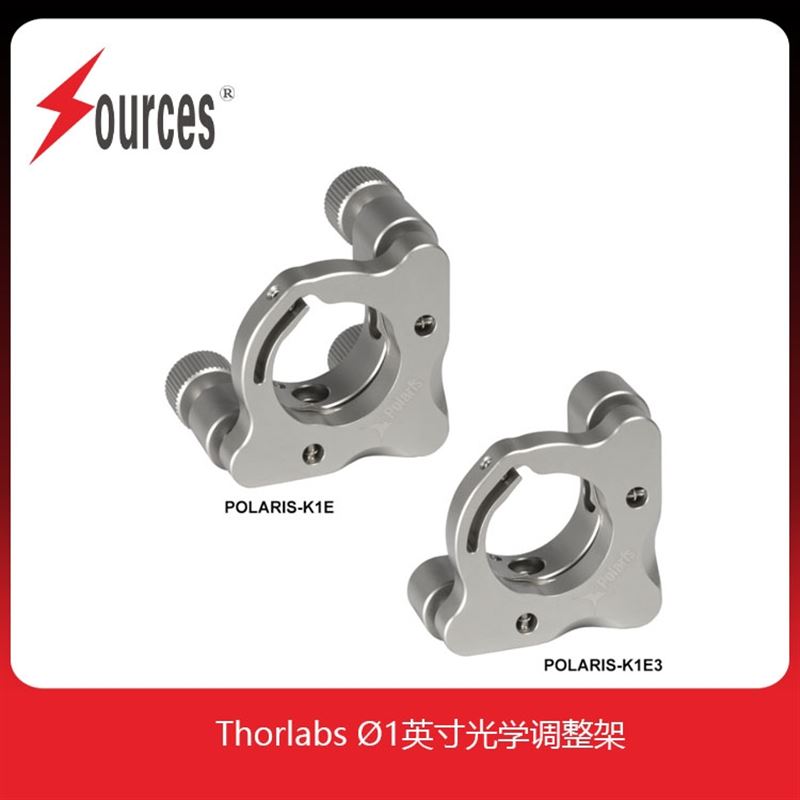

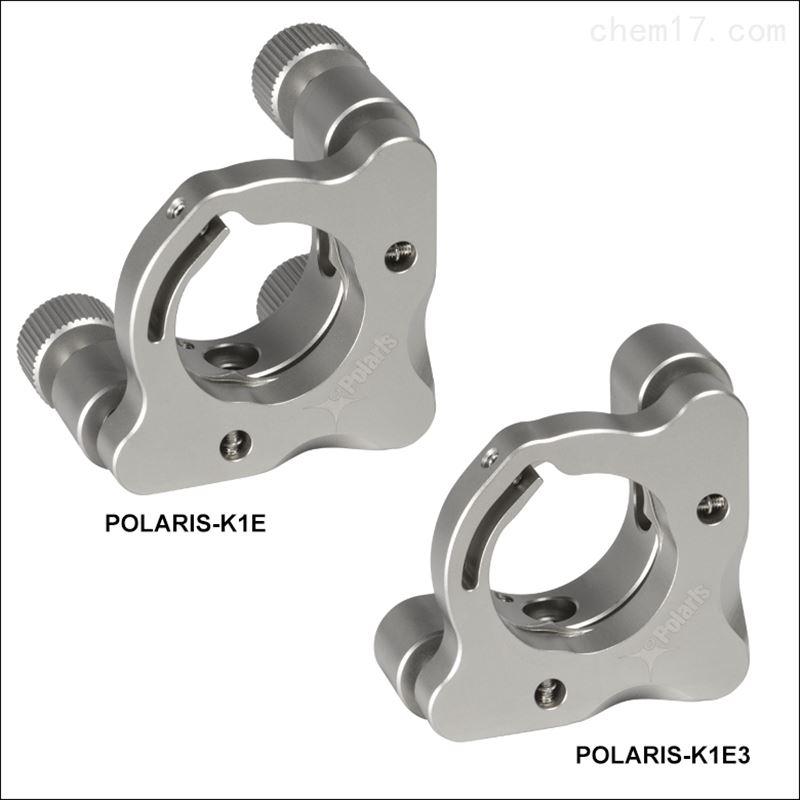

POLARIS-K1E和POLARIS-K1E3 3個調節器的?1英寸Polaris光學調整架可提供俯仰和偏轉以及Z軸(光軸)調節。Polaris集成的調節器螺紋與主體匹配，使其比其它非Polaris型號的安裝座更耐用，熱性能更好。
一體式撓性臂可使用0.05英寸(1.3 mm)六角扳手擰緊，以安裝光學元件。這種光學元件固定機制可將已安裝光學元件的波前畸變保持到最小限度，同時提供比其它使用固定螺絲和撓性彈簧設計的?1英寸Polaris調整架更大的夾持力。
POLARIS-K1E調整架具有可拆卸旋鈕的調節器；旋鈕有助于提高精細分辨率調節，且不會阻塞調節器六角。為了增加穩定性，可卸下旋鈕以安裝下方單獨出售的POLARIS-LN1鎖定螺母或 POLARIS-LNS1鎖環。POLARIS-K1E3調整架的低剖面5/64英寸(2.0 mm)六角調節器非常適用于狹小空間，可使用我們的HKTS-5/64六角手擰螺絲(下方出售)或任何其他5/64英寸(2.0 mm)六角扳手驅動。請注意，由于低剖面設計，這些調節不兼容鎖定螺母或鎖環。
兩個呈90°的#8 (M4)沉頭孔用于安裝接桿。我們推薦使用不銹鋼接桿，比如我們用于Polaris光學調整架的?1英寸接桿。我們還推薦使用扭力扳手以精確地安裝光學元件，并防止光學表面變形。
每個Polaris調整架都經過廣泛的溫度測試以確保高質量的性能。
