Vescent 激光伺服器D2-125

產品簡介

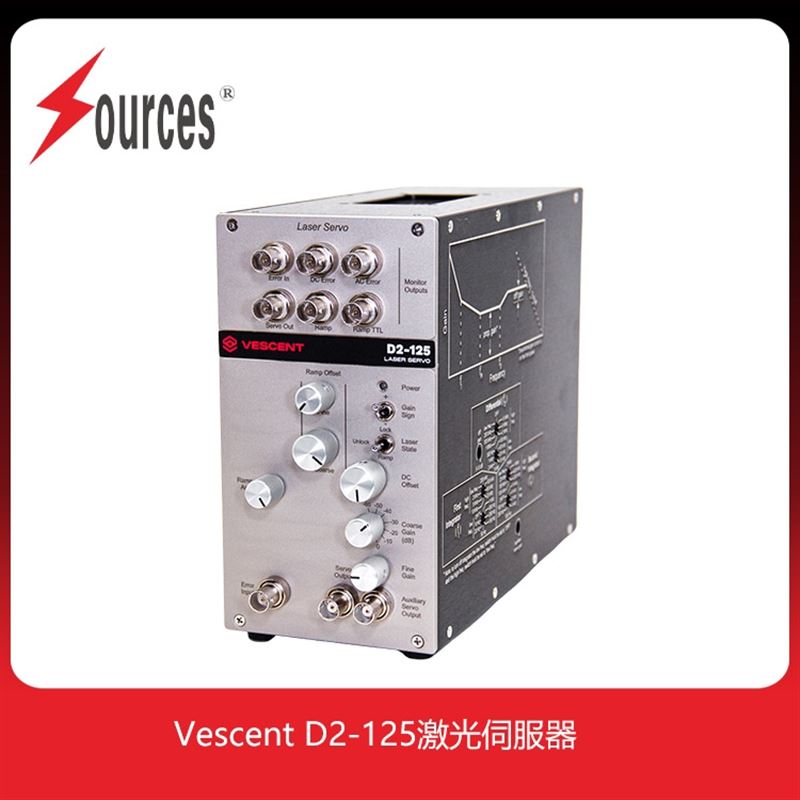

Vescent 激光伺服器D2-125
D2-125激光伺服器為低噪伺服控制激光器與其他精密實驗系統而設計。帶有兩級內部反饋的PI2D伺服循環提供了腔體與原子/分子轉換之間的緊密鎖定。D2-125可實現用戶對伺服循環參數的W全控制，能夠使很多設備達到Z*佳伺服循環，如聲學和光電驅動器、聲音變壓器、壓電驅動器等。

產品型號：

更新時間：2025-10-27

廠商性質：代理商

訪問量：1651

產品咨詢 13475860763

產品分類

PRODUCT CLASSIFICATION

激光控制和光學測量相關

減振高壓放大器傳感器光束輪廓儀擴束器偏振測量儀激光能量計頻率梳伺服控制器 TEC溫控器激光二極管溫控器外差模塊自相關儀偏移鎖相伺服器擴束鏡激光束分析儀波長計激光功率計激光控制激光器及LED夾具半導體激光器溫度控制器

查看全部產品

2套典型激光伺服控制系統配置

主動壓電隔振與氣浮隔振的完美結合

毫無“PS”痕跡，燕尾式一體拼接光學平臺讓大型光學平臺突破尺寸限制

詳細介紹在線留言

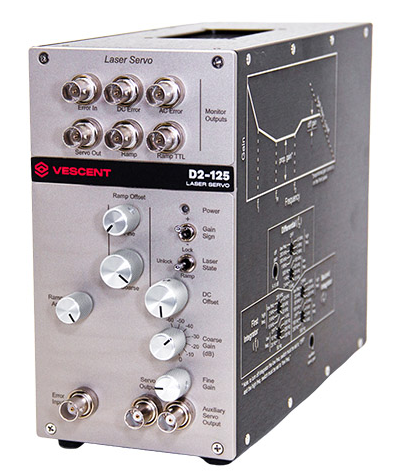

Vescent 激光伺服器D2-125

大多數情況下，D2-125通過D2-005線性電源進行供電。D2-005可以同時實現對4個伺服器或者D2-100激光器的供電，是非常方便的電源選擇。然而某些情況下，用戶需要的是尺寸更加小巧的伺服系統，Vescent可以提供內置電源選項（-IP），將較小的線性電源集成到D2-125機箱內，保證伺服鎖定電子系統直占用盡可能少的空間。

D2-125激光伺服器具有Lock Guard自動重鎖功能，當探測到伺服循環失去鎖定以后，該功能將自動實現重新鎖定。

Lock Guard監視伺服輸出，當檢測到一個未鎖定點（一個伺服輸出的迅速改變；見右下圖紅色跟蹤線的箭頭）時，它將解除伺服且保持輸出為最后已知的有效值。Lock Guard等待一個保持時間（藍色曲線上的較短時間間隔）然后重新鎖定。Lock Guard等待一個穩定時間（藍色曲線上較長的時間間隔），當檢測到系統仍然未鎖，它將再次重置伺服輸出。在此圖中，LG在挑戰被移除和成功重新鎖定之前嘗試了三次重新鎖定。（這段時間內實際發生的事情是，激光束被擋住又被放開了。）LG的控制參數：失鎖點、保持時間、穩定時間均可由用戶調節以達到最大的靈活性和性能優化。D2-125激光伺服器全系標配Lock Guard功能。

Ramp Centering斜坡居中功能，讓用戶在準備鎖定時，實現對伺服輸出的偏置。這對于鎖定點并不在 0點附近的應用來說是非常有用的，比如對PZT或者其他換能器進行的伺服。D2-125激光伺服器全系標配Ramp Centering功能。

Peak Lock峰值鎖定功能，無需外部調制器與鎖相放大器，用戶就可以將激光器鎖定到參考信號的峰值上，不但簡化了工作，而且降低了實驗配置的成本。

D2-125設計用來并入非機架式安裝架。照此，它可以由D2-005或者鄰近的D2電子模塊供電。如果作為獨立產品使用，可以通過外部電源（Vescent，D2-005）實現供電，或者借助電路板，用戶可以自行提供外部電源實現供電。也可以訂購內置電源版本（-IP），通過標準交流電源插座進行供電。

Vescent 激光伺服器D2-125

特點：

●壓電陶瓷與激光電流反饋伺服

●緊鎖定重積分

●峰值鎖定選項可選

●鎖定流暢

●電腦操控跳頻與鎖頻

●內部斜坡發生器

●高帶寬（10 MHz）

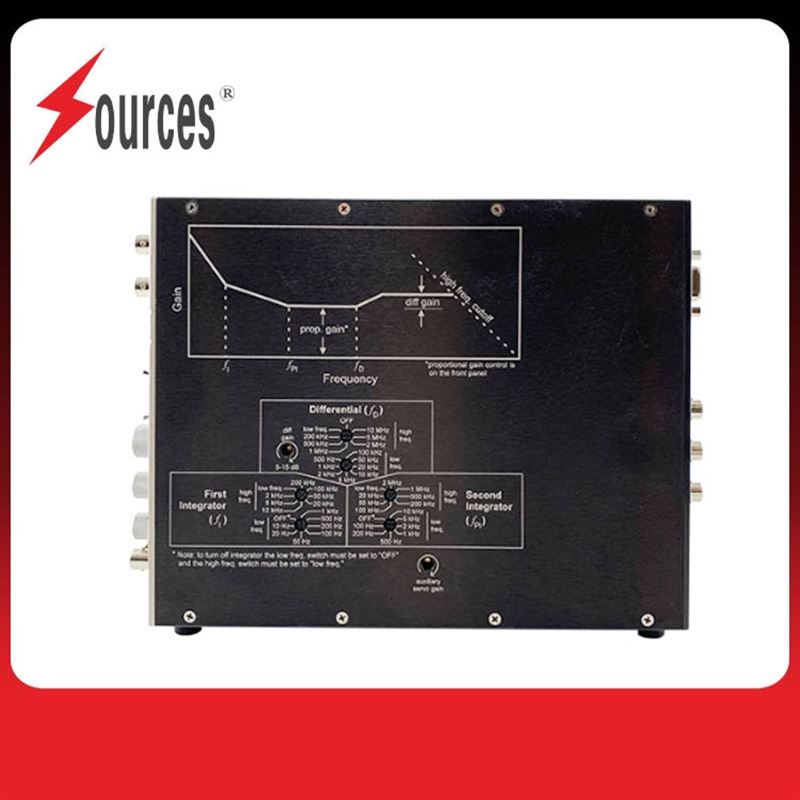

●可重構PI2D循環參數

●全系標配Lock Guard與Ramp Centering功能

●內置電源選項可選

應用：

●原子和離子誘捕，包括BEC

●頻率計量和頻率梳

●PDH 腔鎖定

●激光穩定與控制

●位置控制

●AOM 振幅穩定

Vescent 激光伺服器D2-125

All specifications for the D2-125 Laser Servo:

General
Input Impedance	50 Ω
Input Voltage Range	±0.5 V
Input Voltage Noise	<5 nV/√Hz
Output Voltage Range	±10 V
Loop Filter
Bandwidth	>10 MHz
Proportional Gain	-40 to +32 dB
?fI (First Integrator Corner)	Off, 10 Hz, 20 Hz, 50 Hz, 100 Hz, 200 Hz, 500 Hz, 1 kHz, 2 kHz, 5 kHz, 10 kHz, 20 kHz, 50 kHz, 100 kHz
