IXF SQ系列光學撓性調整架

品牌Siskiyou新推出IXF SQ系列調整架可安裝方形光學元件并進行精密的位置調整，是專為OEM應用設計的最新產品。IXF SQ系列撓性調整架選用安裝塊和壓環轉接通過M6螺絲固定到光學機械支桿頂部，有前部調節和頂部調節兩種調節方式，而且IXF SQ系列方形撓性調整架自帶的調整螺絲上有預張緊鎖，以防止不必要的運動保證調整架穩定性。可用于安裝固定方形濾光片、方形透鏡和方形反射鏡、方形柱面鏡等方形光學元件。

IXF SQ系列整體式撓性鏡架采用優質不銹鋼或者鋁兩種材質制作而成。其中不銹鋼結構提供Z越的機械和熱穩定性，而鋁則賦予較低的重量。一體式設計IXF SQ系列整體式撓性鏡架由單件金屬加工而成，使其兩側結構具有優**秀的熱傳導性，即使在充滿挑戰的環境中，單片結構也能有更*好的熱傳導，使鏡片兩側獲得最小溫差。沒有沖壓和焊接的產品結構使其能夠?qū)崿F(xiàn)無應力安裝，可以有效防止側部位移的發生。

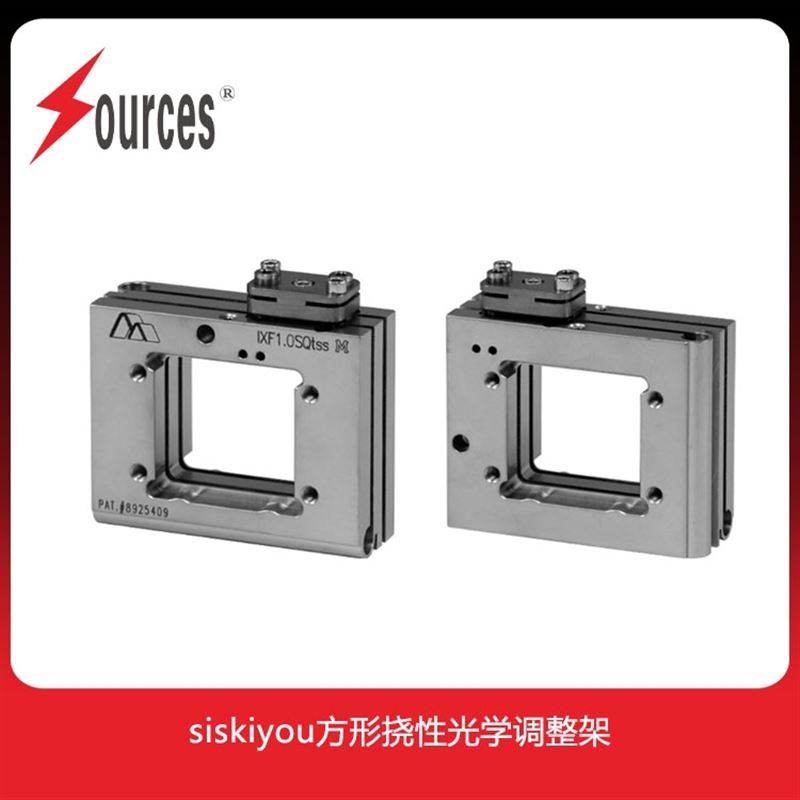

圖1 新推出IXF SQ系列調整架頂部調節版本（上圖）和前部調節版本（下圖）外觀

產品特點：

可以選擇夾持不同尺寸的方形光學元件，如0.5 in×0.5in、1.0 in×1.0 in和2.0 in×2.0 in三種尺寸的方形光學元件；

采用100TPI的可鎖緊調節螺絲，能調節俯仰角度和偏轉角度；

紫外/真空兼容：所有IXF SQ系列調整架都能兼容10E-9Torr的真空環境和紫外環境；

D有專L設計：IXF鏡架的頂部調節采用了SISKIYOU家的專L設計（PAT.#8925409）；

表層鍍鎳（需定制選項）：可選擇撓性調整架的表層加鍍鎳層J高的穩定性可以防止酸堿的腐蝕。

安裝的光學元件最大厚度0.165 in。

IXF SQ系列光學撓性調整架

型號定義：

IXF SQ系列2（安裝方形光學元件的撓性調整架）：前部雙軸調節型可選撓性鏡架型號

IXF SQ系列2（安裝方形光學元件的撓性調整架）：頂部雙軸調節型可選撓性鏡架型號

注2：安裝方形光學元件的撓性調整架需要配置壓環夾持方形光學元件；而且方形撓性調整架無安裝固定到光學接桿的螺紋孔，需額外配置安裝塊（通過M6螺絲或1/4-20螺絲）進行轉接后固定到光學接桿頂部。

更多信息歡迎聯系森泉光電~
